液中の「濃度」を測る
特長
- タンクや配管に取り付け、試料の濃度を直接連続測定できます
- 独自の光学システムにより、低濃度から高濃度領域までレンジ切り替えなしで試料の濃度が測定できます
- 試料による汚れ・気泡・外光の影響を最小限に抑制する構造となっています
- センサのライトガイド部（接液部）は121℃の蒸気滅菌に対応しています
- 消耗品がなく、長期にわたって使用することができます
測定原理
透過光式
レーザ光を散乱光に変換し、濁りのある液中を透過させると、「濁り度」によりレーザ光が減衰します。この液中を透過させた透過光の減衰量から濁度を測定します。低濃度領域の試料に適しています。
反射光式
汚泥のような光を透過させない液の場合、レーザ散乱光を照射すると、縣濁物質に反射して戻ってくる反射光があります。この反射光の強度から濁度を測定します。高濃度領域の試料に適しています。
透過光式レーザ濁度計 LA-340 （低濃度用）
標準仕様
変換器
| 型式 | LA-340 |
| 表示 | TFTモノクロ液晶タッチパネル 3.8型 |
| 測定レンジ | 0.000～3.500 |
| 伝送出力 | DC4～20mA |
| 演算機能 | 自動リファレンス取得機能 |
| 係数による測定値演算機能 | |
| 測定値の移動平均処理機能 | |
| 電源 | AC100～240V 50/60Hz |
| ケース構造 | 屋内型・非防滴・非防爆 |
| 絶縁抵抗 | 入力～ケース間 40MΩ以上 |
| 周囲温度・湿度 | 0～40℃、20～85％RH（非結露） 腐食性ガスのない事 |
| 外形寸法 | W144×H144×D164.4 mm |
| パネルカット寸法 | W138×H138 mm |
| 質量 | 2.2kg |
インライン型センサプローブ
| 型式 | LT-105TR01 or LT-105TR03 or LT-105TR09 or LT-105TR09(2V）より選択 |
| 光源 | レーザダイオード 780nm |
| 受光素子 | フォトダイオード |
| 光路長 | 1mm or 3mm or 9mm より選択 |
| ライトガイド部材質 | 本体：SUS316 / 測定部：合成石英ガラス |
| ライトガイド部外形寸法 | 挿入部Φ24.8×L105mm |
| ライトガイド部滅菌耐性 | 蒸気滅菌121℃ 0.2MPaで1時間可 |
| 受発光部材質 | SUS304 |
| 受発光部外形寸法 | 挿入部Φ38.1×L115.5mm |
| センサケーブル | 標準5m |
| 使用環境温度・湿度 | 5～45℃・20～85％（非結露） |
| 耐圧 | 最大0.5MPa |
| 蒸気滅菌 | 121℃ 0.2MPaで1時間（オートクレーブ可） |
| 重量 | 0.65kg |
標準検量線データ（参考値）
標準価格
\1,960,000.-（税抜）
標準納期
60日

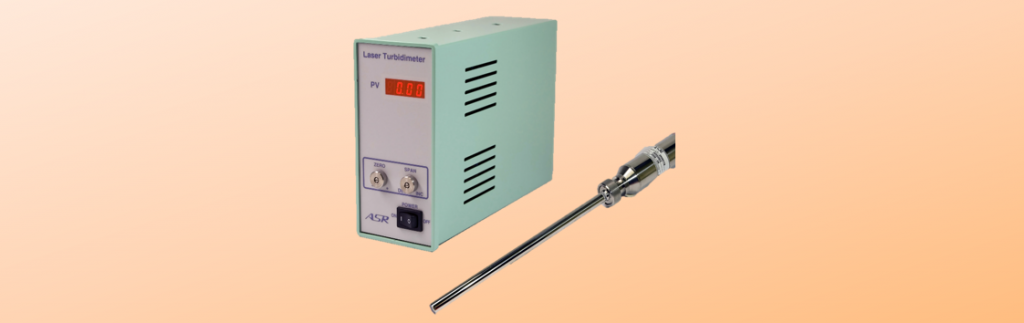

反射光式レーザ濁度計 LA-401LT（高濃度用）
標準仕様
変換器
| 型式 | LA－401LT |
| 測定レンジ | 0.00～10.00 |
| 伝送出力 | DC4～20mA |
| 電源 | AC100V 50/60Hz 30W |
| 絶縁抵抗 | 入力～ケース間 10MΩ以上 |
| 周囲温度・湿度 | 5～45℃・20～85％（非結露） |
| ケース材質・構造 | 材質：SS・屋内型・非防滴・非防爆 |
| 外形寸法 | W68×H143×D205 mm |
| 重量 | 1.4kg |
センサプローブ
| 型式 | LA-□RFTS（ストレート型） or LA-□RFTA（アングル型） ※□部は検出端有効長250,300,350mm より選択 |
| 光源 | レーザダイオード 780nm |
| 受光素子 | フォトダイオード（可視光カットフィルタ使用） |
| 検出端材質 | ガイドパイプ：SUS316 |
| ガイドパイプ先端：合成石英ガラス | |
| 検出端外径寸法 | Φ12 mm |
| センサケーブル | 標準5m |
| 使用温度・湿度 | 5～45℃・20～85％（非結露） |
| 耐圧 | Max1.0MPa |
| 蒸気滅菌 | 121℃ 0.2MPaで1時間（オートクレーブ可） |
| 全体寸法 | Φ38.1×長さ（有効長＋135.5）mm |
| 質量 | 0.5kg |
標準検量線データ（参考値）
標準価格
\925,000.-（税抜）
標準納期
60日
